Détails sur le produit:
|
| Nom de produit: | Amortisseur en caoutchouc de flottement de Yokohama | Matériel: | Le caoutchouc naturel |
|---|---|---|---|
| Couleur: | noir | Diamètre: | 0.5m~4.5m |
| Longueur: | 1m~12m | pression initiale: | kpa 50 |
| Mettre en évidence: | Type amortisseur de Yokohama de filet,Amortisseur de Yokohama STS,Amortisseur gonflable de Yokohama |
||
Amortisseur en caoutchouc de accouplement pneumatique de Yokohama du kpa 50 à haute pression pour le bateau
Les amortisseurs pneumatiques sont idéaux pour des applications gauches permanentes et semi-permanentes et pour des transferts navire-navire en mer. Ils sont fabriqués selon ISO17357-1 : 2014. Les amortisseurs sont disponibles de diamètre s'étendant de 300 millimètres à 4 500 millimètres et longueurs s'étendant de 500 millimètres à 12 000 millimètres, aussi bien que des tailles spéciales.
Type d'amortisseur
DIMENSIONS D'AMORTISSEUR ET VALEURS PNEUMATIQUES DE REPRÉSENTATION
| IP50 | Représentation | Corps seulement | Filet à chaînes de poids d'amortisseur (corps d'excl) | Type de bride | Pressions | Épaisseur de corps | Amarrage du diamètre à chaînes | |||
| Énergie (GEA) | Réaction (à GEA) |
Pression (à GEA) | Soupape de sécurité | Essai de preuve | ||||||
| Dia. Length (millimètres) | kJ | kN | kPa | kilogramme | kilogramme | kilogramme | kPa | kPa | millimètre | millimètre |
| Φ300 X 600L | 0,5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| Φ500 X 1000L | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| Φ600 X 1000L | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| Φ700 X 1500L | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| Φ800x 1500L | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| Φ1000x1500L | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| Φ1000 X 2000L | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| Φ1200 X 2000L | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| Φ1200 X 3000L | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| Φ1350 X 2500L | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| Φ1500 X 2500L | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| Φ1500 X 3000L | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| Φ1500 X 4000L | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| Φ1700 X 3000L | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| Φ1700 X 7200L | 516 | 1621 | 133 | 760 | NON-DÉTERMINÉ | 810 | - | 200 | 16 | 22 |
| Φ2000 X 3000L | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| Φ2000 X 3500L | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| Φ2000 X 4000L | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| Φ2000 X 6000L | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| Φ2500 X 4000L | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| Φ2500 X 5500L | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| Φ2500 X 9100L | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| Φ3000 X 5000L | 1136 | 2021 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| Φ3300 x4500L | 1198 | 1884 | 130 | 1606 | 1881 | 2024 | 175 | 250 | 20 | 36 |
| Φ3300 X 6500L | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| Φ3300 X 10600L | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| Φ4500 X 7000L | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| Φ4500 X 9000L | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| Φ4500 X 12000L | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |
Image détaillée
Méthode d'Installtion
| TAILLE D'AMORTISSEUR | AMORTISSEURS À CHAÎNES DU FILET DE PNEU (CTN) | W | |||||
| B | C | D | E | ||||
| DIAMÈTRE | LONGUEUR | ||||||
| 1000 | 1500 | 825 | 940 | 1340 | 345 | 515 | 1950 |
| 1200 | 2000 | 1100 | U30 | 1610 | 305 | 510 | 2600 |
| 1500 | 2500 | 1485 | 1410 | 2010 | 270 | 525 | 3250 |
| 2000 | 3500 | 1965 | 1880 | 2680 | 375 | 715 | 4550 |
| 2500 | 4000 | 2495 | 2355 | 3355 | 430 | 855 | 5200 |
| 3300 | 6500 | 3365 | 3110 | 4430 | 500 | 1065 | 8450 |
| 4500 | 9000 | 4605 | 4240 | 6040 | 665 | 1435 | 11700 |
Avantage d'amortisseur pneumatique de Yokohama
1. sécurité et fiabilité
3. avantages à l'amarrage à quai incliné
4. La plupart de système concurrentiel coûté
5. force de réaction molle pour la structure de bateau et de jetée
6. forces de amarrage inférieures dans des conditions atmosphériques approximatives
7. plus fort contre la force de cisaillement
8. adaptable à la marée
9. installation simple et de coût bas
10. coût de maintenance et frais de transport à prix réduit

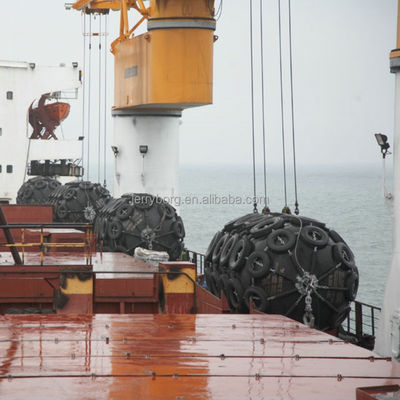

Emballage et expédition

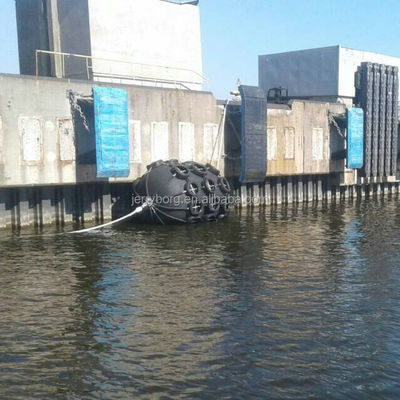

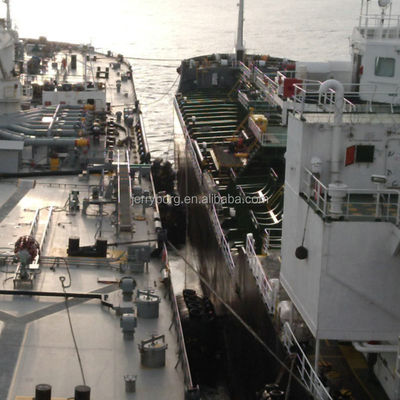

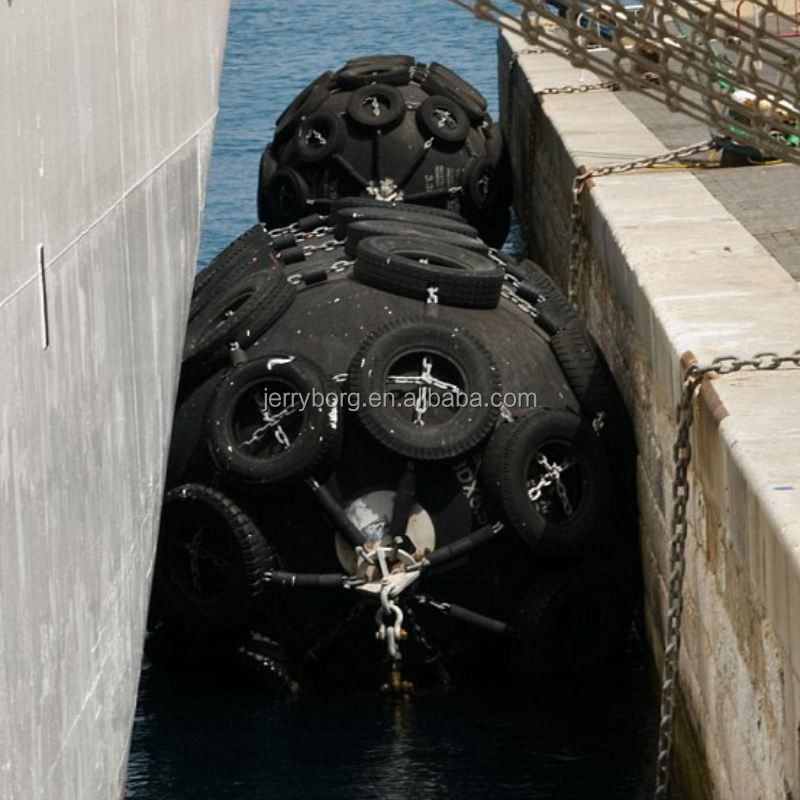

Cas d'application
